无塔二次供水设备



无塔二次供水设备

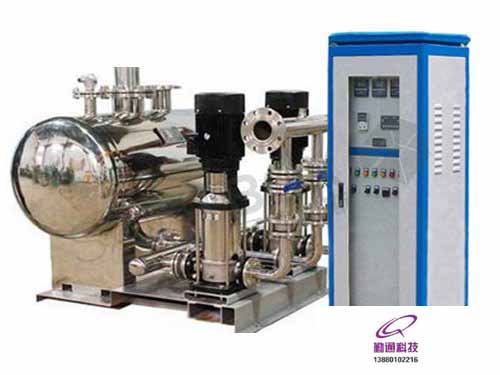

 成都勤通科技无塔供水设备为。设备组成:
  无塔二次供水设备

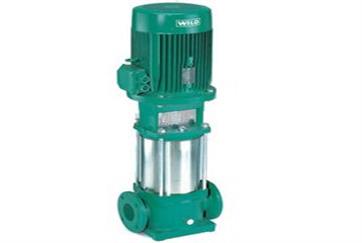

  1、工作泵、常用单级或多级卧式或立式清水离心泵。

  2、小泵和小气压罐:在小流量甚至零流量持续时间较长,为更节电时设置。

  3、变频控制柜:变频控制柜是勤通科技大型不锈钢水箱的核心部分,一般由供货厂家按水泵功率配套供应。

  4、附件:主要包括连接管道,以及阀门、止回阀、安全阀(有小气压罐时)、压力表、压力继电器和底座等。一般组装式设备由厂家组装好供货。成都无塔供水设备安装使用注意事项:1、成都无塔供水设备应安装在干燥房间内,通风良好,环境温度尽量保持在5~40℃之间,湿度不超过90%,房间内无腐蚀性气体、尘埃及易燃易爆物品。2、控制柜的安装位置易于操作人员观察,操作和检修。3、电源配用功率应满足设备电机总功率要求,配用电动机功率,不得超过变频器负载能力。4、成都无塔供水设备安装时应尽量减少进出水弯头,以减少不必要的压力损失,并将压力传感器安装在水管震动小、水流水压平稳处。5、须将控制柜可靠接地,接地电阻≤3欧姆,接通电源前应先检查控制柜内元件及接线是否松动、脱落,接插件是否牢固,确认无误后方可接通电源。6、控制装置在出厂前已调整好,使用过程中,严禁非维护人员擅自调节、变动部件或改变接线位序。7、成都无塔供水设备安装完毕,经厂家调试后投入使用。8、当成都无塔供水设备投入正常运行后,水泵应按水泵说明书要求定期检修注油。9、当控制部分出现故障时,应及时通知本公司维修,未经本公司许可,用户不得自行拆装或调整。

  5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐,与目前市场所谓无负压罐相比,更具有实际意义,并使控制系统得以简化。

  6)该系列产品控制系统充分总结了本公司及国内外变频成都无塔供水设备的设计制造经验,采用规范通用的控制系统技术方案,可换用任意厂商的变频器、调节器、PLC和其他元器件,调试维修特别方便,为产品的终身服务奠定了良好基础,不会因技术进步而导致服务问题。

  7)该系列产品控制系统具有较高智能性,设计中充分考虑了机、电、仪协调配合,具有欲速则不达的检测监视和简单方便的人机交互功能。具有全面的故障保护功能和对策,变频器故障保护时,自动降级运行(成为工频自动成都无塔供水设备),自动系统故障时,还可手动操作应急备用,赢得维修时间。

  8)可按要求选配各种通讯接口、协议,从而可连接各种人机界面、监控计算机,可与各种控制网络,通信网络相接,适用于特殊、复杂的运行控制和联网监控要求。可为用户开发配套监控软件。

  公司主要产品:

  勤通科技专业从事研发和销售现代L先进的供水设备,主要产品有:生活小区不锈钢水箱,恒压LHB型不锈钢水箱,消防给水设备,自动供水设备,二次加压供水设备,无塔供水设备,加压泵,增压泵,变频控制柜,水泵控制柜,消防控制柜,变频泵等。

  成都勤通科技无塔供水设备技术参数

  流量范围0—600m3/h

  压力范围0—2.0MPa

  控制水泵单台电机功率≤180KW

  压力调节精度≤0.01MP

  环境温度0~+40℃

  相对湿度90%以下(电控部分)

  电源380V×(1+10%)50Hz+2Hz无塔供水设备应用工作原理:

  根据波义耳定律,用外力将有压水充入并贮存在气压罐内,气体受到压缩后压力升高,利用压缩气体将水送出的一种供水设备。

  由气压罐,水泵机组,控制系统,管路系统.换气装置.进气装置、压力仪表等组成.在水泵运行或停止期间间,均能自动地连续向用水管网供水。

  随着我国社会主义现代化建设事业的持续发展。给排水设备也在不断提高。从过去老式的水泵加屋顶水箱到现在变频供水(节能,去掉了易污染的屋顶水池)。近年来又一新型的供水设备出现——无负压变频恒压供水。它是在变频自来水水箱上发展起来的。它主要由无负压调节罐,水泵,气压罐,智能控制系统等组成。就它的工作原理介绍如下:自来水管网的水直接进入调节罐。罐内的空气从真空消除器内排出。待水充满后。真空消除器自动关闭。当自来水能够满足用水压力及水量要求时。设备通过旁通止回阀向用水管网直接供水;当自来水管网的压力不能满足用水要求时。系统通过压力传感器(或压力控制器,电接点压表)给出起泵信号起动水泵运行。无塔供水设备PID控制原理:

  根据反馈原理:要想维持一个物理量不变或基本不变,就应该引这个物理量与恒值比较,形成闭环系统。我们要想保持水压的恒定,因此就必须引入水压反馈值与给定值比较,从而形成闭环系统。但被控制的系统特点是非线性、大惯性的系统,现在控制和PID相结合的方法,在压力波动较大时使用模糊控制,以加快响应速度;在压力范围较小时采用PID来保持静态精度。这通过PLC加智能仪表可时现该算法,同时对PLC的编程来时现泵的工频与变频之间的切换。实践证明,使用这种方法是可行的,而且造价也不高。变频自来水水箱要想维持供水网的压力不变,根据反馈定理在管网系统的管理上安装了压力变送器作为反馈元件,由于供水系统管道长、管径大,管网的充压都较慢,故系统是一个大滞后系统,不易直接采用PID调节器进行控制,而采用PLC参与控制的方式来实现对控制系统调节作用。无塔供水设备工作原理无塔供水设备投入运行前,首先应设定无塔供水设备的工作压力等相关运行参数,无塔供水设备运行时,由压力传感器连续采集供水管网中的水压及水压变化率信号,并将其转换为电信号传送至变频控制系统,控制系统将反馈回来的信号与设定压力进行比较和运算,如果实际压力比设定压力低,则发出指令控制水泵加速运行,如果实际压力比设定压力高,则控制水泵减速运行,当达到设定压力时,水泵就维持在该运行频率上。如果变频水泵达到了额定转速(频率),经过一定时间的判断后,如果管网压力仍低于设定压力,则控制系统会将该水泵切换至工频运行,并变频启动下一台水泵,直至管网压力达到设定压力;反之,如果系统用水量减少,则系统指令水泵减速运行,当降低到水泵的有效转速后,则正在运行的水泵中L先启动的水泵停止运行,即减少水泵的运行台数,直至管网压力恒定在设定压力范围内。主泵停止工作,副泵进行供水也为变频恒压供水方式,进一步提高了工作效率,节约了能源。无塔供水设备典型用途:·工厂的冷却、生产和消防用水·大厦、宾馆、医院的空调、生活、医疗用水以及消防用水·高层建筑、生活小区的生活及消防用水·自来水系统智能无塔供水设备供水方式①还可以分成下述两种形式:A.供水管道-→地下调节水池-→水泵-→用户。根据用户用水端压力变化由压力传感器启动供水水泵,进行供水。B.供水管道-→地下调节水池-→水泵-→高位调节水池-→用户。根据高位调节水池与用户间的高度落差进行供水。②虽然在供水管道的压力大于用户所需供水压力时能利用管网自身的压力,但因没有蓄水装置而不能满足用户高峰期用水量及水压要求,故无法确保用户用水的可靠性,并且在用水高峰时对供水管网产生吸力(这是由水泵本身的性质所决定的),因而无法被广泛应用。根据这个思路,在原来的基础上研制的“无吸程智能生活小区不锈钢水箱”能够很好地解决这一问题。过业务定位,勤通科技供水这几年不断提升网络带给客户的独特价值。为房地产、厂矿、工程类客户省去中间环节,杜绝传统工程业务的层层利益。提供品质一流、技术一流、服务一流且价格合理的供水设备。这种颠覆过往工程业务“靠关系、接订单”的新模式,逐渐走入广大直接客户的心里,产品销往全国各地并接到不少国外订单。成都无塔供水设备的应用范围:1.适用于任何自来水压力不足需要加压供水的地区;2.满足新建的住宅小区或办公楼等生活用水;3.原有供水系统(如气压、水塔、高位水箱、自来水厂)供水改造;4.提供低层自来水压力不能满足要求的消防用水;5.自来水厂的大型给水中间加压泵站;6.工矿企业的生产、生活用水等;7.各种循环水系统。为中华崛起铸世界品牌,为中部崛起树标杆企业!我们“服务一流、速度一流、质量一流、贡献一流———四个一流崛起地球”成都无塔供水设备,自在,则无所不在。
